آموزش نرم افزار cura

آموزش نرم افزار cura

اموزش ویدیو نرم افزار cura

 آموزش نرم افزار cura  واسط بین طرح سه بعدی و دستگاه چاپگر سه بعدی می باشد ، در آموزش نرم افزار cura در پرینتر سه بعدی  فایل ورودی نرم افزار باید .stl یا .obj  باشد

1_ انتخاب فایل ورودی  stl از منو سمت چپ نرم افزار

وارد کردن فایل stl در نرم افزار cura

وارد کردن فایل stl

2_ جا به جایی قطعه کار در صفحه کاری چاپگر سه بعدی آموزش نرم افزار cura

جابه جا کردن قطعه کار در آاموزش نرم افزار cura

جا به جا کردن قطعه کار

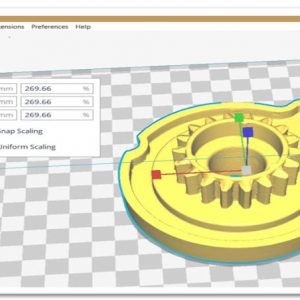

3_ اسکیل کردن قطعه کار در محور (x ,y,z) به صورت انتخابی :

در این قسمت کاربر می تواند حجم قطعه کار را دو برابر و یا نصف کند و همچنین می تواند با برداشتن تیک uniform scaling حجم قطعه کار را در محور مورد دلخواه کم و یا زیاد کند.

بزرگ و کوچک کردن قطعه کار

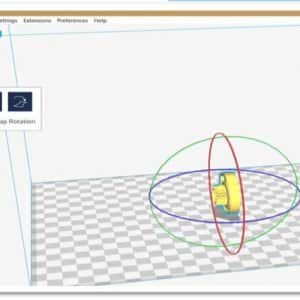

4_ چرخاندن قطعه کار در صفحه کاری در آموزش نرم افزار cura :

چرخاندن قطعه کار

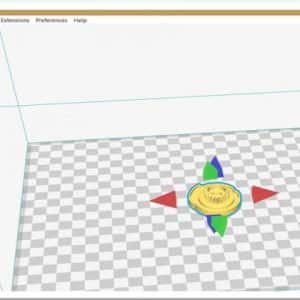

5_ میرور کردن (قرینه کردن ) قطعه کار:دراین گزینه می توان قطعه کار را اینه کرد مانند کامل کردن لنگه ی یک جفت کفش

قرینه کردن قطعه کار

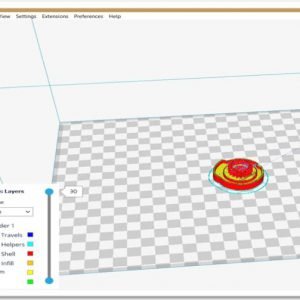

6_ آنالیز کردن و نحوه لایه چینی قطعه کار و صحیح و یا خطا بودن طراحی قطعه کار را نشان می دهد

انالیز کردن قطعه کار آموزش نرم افزا cura

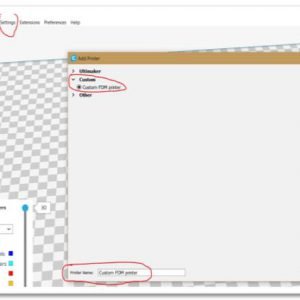

7_ ایجاد کردن صفحه کاری متناسب با ابعاد دستگاه تجهیز شده:

جهت ایجاد کردن صفحه کاری از گزینه  setting  وارد گزینه printer  شده و پس از آن گزینه add print را انتخاب می کنیم و سپس گزینه cuostom  را انتخاب کرده و صفحه کاری را ایجاد میکنیم .

نکته:

گزینه G29 در قسمت start , end(g cod) قرار داده شود تا حالت اتومات محور z  در حین پرینت برقرار بماند

جی کد کردن قطعه کار در آموزش نرم افزار cura

8_ گزینه های سمت راست نرم افزار cura  که در آن میتوان دقت لایه چینی قطعه کار، سرعت پرینت قطعه کار، توپر و توخالی بودن قطعه و … را تنظیم کرد که در بخش زیر به آن میپردازیم

9_ کیفت سطح قطعه کارquality: اندازه لایه های پرینت شده را میشود تنظیم کرد که هم در کیفیت سطحی قطعه کار و هم در زمان ساخت قطعه کار تاثیر زیادی می گذارد



Layer height: نشان دهنده دقت لایه چینی می باشد و در زمان ساخت قطعه کار تاثیر زیادی میگذارد

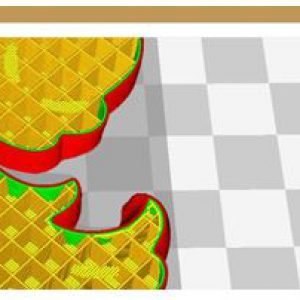

10 پوسته  shell : ضخامت سطح خارجی  (دیواره)و سقف قطعه کار را تعیین می کند

پوسته قطعه کار در آموزش نرم افزار cura

11_ تراکم infill (توپر و یا توخالی بودن قطعه کار): در این قسمت درصد تراکم قطعه کار را میشود تعیین کرد که در تصویر بالا قابل رویت می باشد

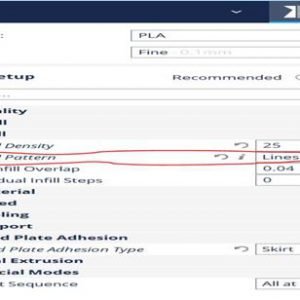

Infill patern: در این گزینه  چیدمان تراکم به انتخاب اپراتور تغییر می کند

نحوه چیدمان تراکم قطعه کار در آمزش نرم افزار cura

12 material بر گرفته از چند گزینه می باشد شامل : درجه حرارت نازل و صفحه کار دستگاه و همچنین شدت جریان خروجی فیلامنت مصرفی وقابلیت برگشت پذیری فیلامنت مصرفی درون نازل خروجی را نشان می دهد

Ratraction distance:

دراین گزینه برگشت پذیری فیلامنت در حین جابه جایی اکسترودر از یک نقطه یه نقطه دیگر  نشان داده می شود.

نکته : اگر اندازه این گزینه به اشتباه انتخاب شود ممکن است فیلامنت از بین پولی خارج شود و یا بلعکس باعث کثیفی قطعه کار شود معمولا این اندازه روی 1.3 میلیمتر انتخاب می شود.

13 speed  سرعت پرینت قطعه کار و همچنین سرعت جابه جایی نازل از یک نقطه به نقطه دیگر را نشان می دهد

14cooling   :دستور خنک کننده فن اکسترودر و همچنین شروع خنک کاری را نشان میدهد

15  :support وظیفه داربست گذاری جهت جلوگیری از ریزش مواد مصرفی در زمانی که قطعه کار دارای شیب تند است را برعهده دارد

داربست گذاری در آموزش نرم افزار cura



16  build plate adhesion: دارای دو گزینه raft  و skirt می باشد، گزینه raft  زمانی مورد استفاده قرار می گیرد که پایه قطعه کار در حین پرینت قوی نمی باشد یا به معنای واضحتر اگر سطح تماسی سطح مقطع قطعه کار با میز دستگاه خیلی مطلوب نباشد این گزینه را تیک میزنیم و فعال میکنیم، skirt برای خالی کردن مواد داخل نازل دستگاه در ابتدا و قبل از شروع پرینت قطعه کار می باشد

17 dual extrusion: جهت استفاده از پرینتر های دو نازل استفاده می شود

بخش سخت افزار دستگاه پرینتر سه بعدی در آموزش نرم افزا cura

جهت استفاده از پرینتر سه بعدی و پرینت کردن یک نمونه کار باید مراحل زیر انجام گیرد:

1_ هدایت فیلامنت داخل اکسترودر دستگاه

2_ میزان کردن فاصله میز دستگاه تا نازل خروجی مواد مصرفی که در حقیقت level کردن میز دستگاه نسبت به نازل می باشد

3_ انتخاب فایل مورد نظر و استارت پرینت قطعه کار از روی usb یا sd card

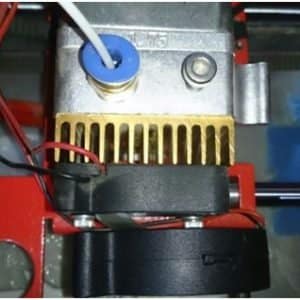

قرار دادن فیلامنت داخل اکسترودردر آموزش نرم افزار cura :

در آموزش نرم افزار cura ابتدا رول فیلامنت (مواد مصرفی دستگاه) را داخل نگه دارنده مخصوص خود (معمولا در پشت دستگاه) به صورت صحیح قرار دهید  و رشته فیلامنت مصرفی را از لوله راهنمای مخصوصptfe  به سمت هد دستگاه و نازل پرینتر سه بعدی هدایت کنید و ازطریق منوی lcd  حرارت اکسترودر را بسته به مواد مصرفی به درجه ایده ال خود برسانید ، کلاج اکسترودر را به آرامی سمت پایین فشار دهید تا پولی های گیرنده فیلامنت مصرفی از یکدیگر فاصله بگیرند،  فیلامنت را به سمت سوراخ خروجی نازل هدایت کنید و با دست کمی ان را به سمت سوراخ نازل فشار دهید تا مواد مصرفی خارج شود. وبعد از |آن کلاج را رها کنید تا دو عدد پولی فیلامنت را بگیرند

نحوه وارد کردن فیلامنت درآموزش نرم افزار cura

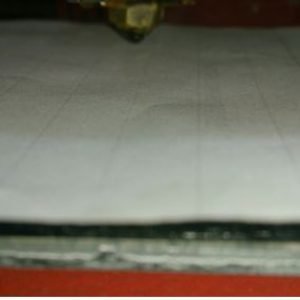

در level گیری )حد فاصل بین میز کار و نازل اکسترودر)از سنسور سویچ دار بر روی بدنه دستگاه استفاده شده است که با تنظیم فاصله نازل با میز دستگاه  در چند نقطه تعیین شده (توسط شرکت سازند) و به وسیله یک عدد کاغذ آچار تنظیم می شود

حد فاصل نازل با میز کار در آموزش نرم افزار cura

پرینت قطعه کار

پس از انجام دو مرحله قبلی دستگاه اماده به کار می شود وبا قرار دادن  فایل       Gcod  داخل ورودی دستگاه(SDکارت،پورت USB ) و انتخاب کردن فایل مورد نظر  دستگاه شروع به پرینت قطه کار می کند

آموزش منوی های دستگاه:

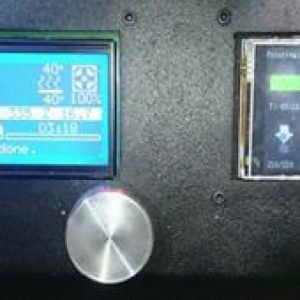

در قسمت سمت چپ صفحه کارکتری درجه حرارت نازل و در قسمت سمت راست درجه حرارت میز کار رویت شده است و در قسمت پایین سمت چپ نیز در صد سرعت پرینت را نشان میدهد که در حین پرینت قطعه کار نیز  قابلیت تغییر سرعت را دارد و در قسمت پایین LCD مدت زمان پرینت را نشان میدهد

منوی دستگاه

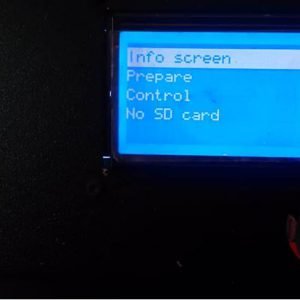

با کلید بر روی روتاری این صفحه نمایان می شود .هرکدام از گزینه ها دارای کاربرد هایی می باشند که آن ها را شرح می دهیم

منوی پرینتر سه بعدی اموزش نرم افزار cura

Prepare :

با کلید برروی این گزینه به ترتیب می توان دستور قرار گیری اکسترودر در نقطه صفر میزکار دستگاه بصورت اتومات،  و همچنین level کردن میز کار بصورت اتومات مکانیکی، و نیز حرکت محور ها در راستای محور x y z  انجام می شود

آموزش نرم افزار cura

Control:

در بخش کنترل می توان حرارت نازل و صفحه کار و همچنین سرعت فن خنک کننده را در بخشtemperature  تنظیم کرد، و گزینه filament که نوع فیلامنت را مشخص می شود، و از گزینه store memory  هم جهت ذخیره سازی بعد از تنظیم فاصله میز دستگاه نسبت به نازل مورد استفاده قرار می گیرد که یک بار آن هم توسط شرکت سازننده انجام میشود البته درصورت تعویض نازل به اندازه های مورد نیاز هم اپراطور یک بار دیگر اینکار را انجام می دهد

:No sd card

در این منو فایل مورد نظر پرینت را انتخاب کرده و دستگاه فایل انتخاب شده را شروع به پرینت میکند

Change filament (تغییر فیلامنت):

از این گزینه زمان اتمام فیلامنت و یا تغییر رنگ فیلامت  درهنگام پرینت سه بعدی استفاده می شود .

روش وارد شدن:

بروی روتاری دستگاه کلیک می کنید و وارد گزینه tune  شده و سپس روتاری دستگاه را  به سمت پایین حرکت داده و روی Change filament کلیک می کنیم . نازل چاپگر3d  به سمت کنار دستگاه حرکت می کند و فیلامنت به سمت بیرون هدایت می شود و باید رول  فیلامنت عوض شود

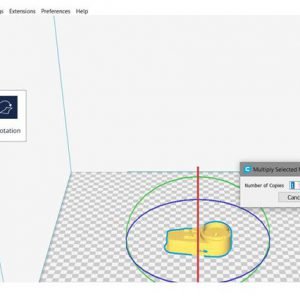

چگونگی تکرا یک قطعه در آموزش نرم افزار cura:

بر روی صفحه کاری نرم افزار راست کلیک می کنیم و روی گزینه multiply selected کلیک و تعداد قطعه مورد نظر را انتخاب می کنیم و بعد تایید می شود

تکرار قطعات در آموزش نرم افزار cura

اموزش ویدیو نرم افزار cur
